此種方式綜合了卡盤式和摩擦輪結構的特點，將卡盤和固定的托架滾輪組合在一起，既方便操作，又可以保留卡盤的優(yōu)點。
此類結構的優(yōu)點是顯而易見的，它具有摩擦輪式的管子無需調整、水平狀態(tài)好、操作簡便的特點，又具有卡盤式能正確計算圓周度數的功能，可以切割出質量較好的相貫線。
由于滾輪托架的高度是固定的，而不同口徑的鋼管在托架上的中心點高是不同的，為此，卡盤被設計成浮動式，可以隨鋼管直徑的不同而調整高低尺寸。

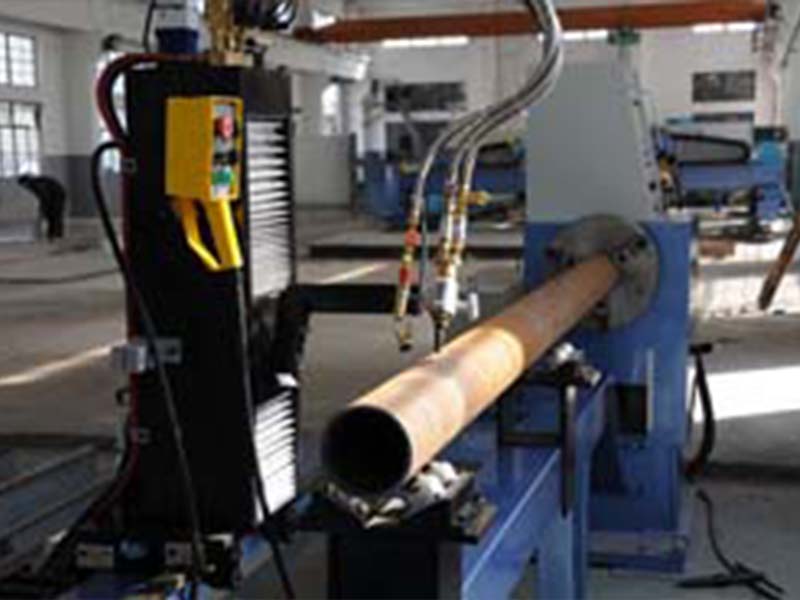

輕型結構的數控相貫線切割機就是根據上述原理專為現場施工單位設計的。它主要的特點為結構輕巧，操作方便，容易拆裝和搬遷，為鋼結構施工隊所鐘愛。
主要技術參數：
|
編號 |
項 目 |
參 數 |
|
1 |
切割管徑 |
Φ=50-400mm |
|
2 |
火焰切割管壁厚度 |
δ1=6-50mm |
|
3 |
美國海寶PM1650等離子切割管壁厚度 |
δ2=3-16mm |
|
4 |
有效切割工件長度 |
標準2.5米一節(jié)，可累加選擇 |
|
5 |
要求工件橢圓度 |
≤1% |
|
6 |
切割速度 |
V=10-3000mm/min |
|
7 |
移動速度 |
V0=10-6000 mm/min |
|
8 |
割炬軸向擺動角度 |
α=±60°(等離子以不斷弧為準) |
